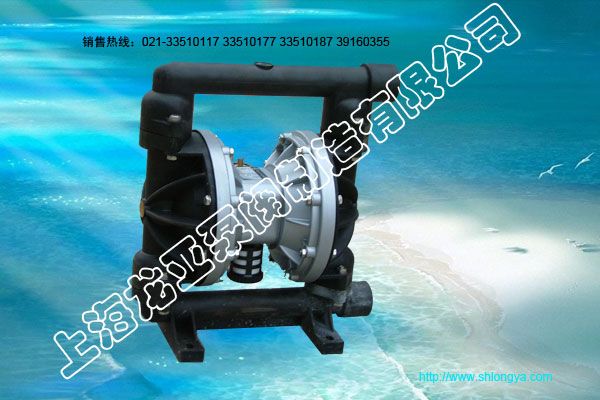

QBY系列氣動隔膜泵
一 產品概述
QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
1、不需灌引水．吸程高達5m．揚程達70m．出口壓力=6bar；
2、流動寬敞，通過性能好．允許通過Z大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1—7 bar之間)：
4、該泵無旋轉部件，沒有軸封，隔膜j|等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、不必用電．在易燃、易爆場所使用安全可靠；
6、可以浸沒在介質中工作;
7、QBY系列氣動隔膜泵使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞．一旦超負荷，泵會自地動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、可輸送較粘的液體(粘度在1萬厘泊以下);
1 0、本泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵Z大特點。
二 應用范圍
由于氣動隔膜泵具有以上特點，所以在SJ上隔膜泵自從誕生以來正逐步侵入其他泵的市場，并占有其中的一部分。如：噴漆、陶瓷業中隔膜泵已占有JD的主導地位，而在其他的一些行業中，像環保、廢水處理、建筑、排污、精細化工中正在擴大它的市場份額，并具有其他泵不可替代的地位。氣動隔膜泵的優勢在于：
1、由于用空氣作動力，所以流量隨背壓（出口阻力）的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。
2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、ZY的輸送，因?yàn)椋篋Y、接地后不可能產生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因?yàn)閷?duì)流體的攪動Z小。
3、在工地惡劣的地方，如建筑工地、工礦的廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止Z通暢。
4、另外隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟。可作為移動式物料輸送泵。
5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。
6、或是一些試驗中保證沒有雜質污染原料。
7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因?yàn)楦裟け玫募羟辛Φ停瑢?duì)材料的物理影響小。
QBY系列氣動隔膜泵是一種Z新輸送機械。采用壓縮空氣為動力源，地各種液體及帶顆粒膠質液體均能全部抽光吸盡。這種泵的主要特點是不需灌引水，即能抽送流動的介質，吸程高，揚程可調，氣源壓力只須大于1kg/cm2 即能工作，JD防火防爆。

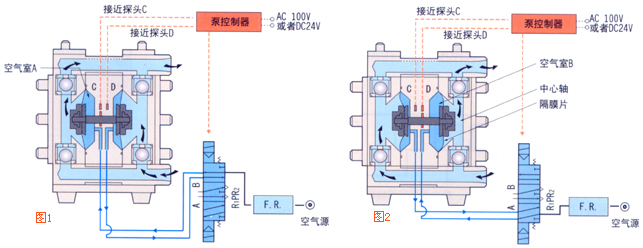

隔膜泵運動原理：
QBY系列氣動隔膜泵性能參數表：
| 型號 | 流量 m3/h |
揚程 m |
吸程 m |
Z大允許通過顆直徑mm | Z大供氣壓力kgf/cm2 | Z大空氣消耗 m3/min |
泵進出口徑 mm |
|
| QBY-10(QYB-10) | 0-0.8 | 0-30 | 0-3 | 1 | 7 | 0.3 | 10 | 10 |
| QBY-15(QYB-15) | 0-1 | 0-30 | 0-3 | 1 | 7 | 0.3 | 15 | 15 |
| QBY-25(QYB-25) | 0-2.4 | 0-50 | 0-5 | 2.5 | 7 | 0.6 | 25 | 25 |
| QBY-40(QYB-40) | 0-8 | 0-50 | 0-5 | 4.5 | 7 | 0.6 | 40 | 32 |
| QBY-50(QYB-50) | 0-12 | 0-50 | 0-5 | 8 | 7 | 0.9 | 50 | 50 |
| QBY-65(QYB-65) | 0-16 | 0-50 | 0-5 | 8 | 7 | 0.9 | 65 | 50 |
| QBY-80(QYB-80) | 0-24 | 0-50 | 0-5 | 10 | 7 | 1.5 | 80 | 80 |
|
QBY-100(QYB-100)
|
0-30 | 0-50 | 0-5 | 10 | 7 | 1.5 | 100 | 80 |

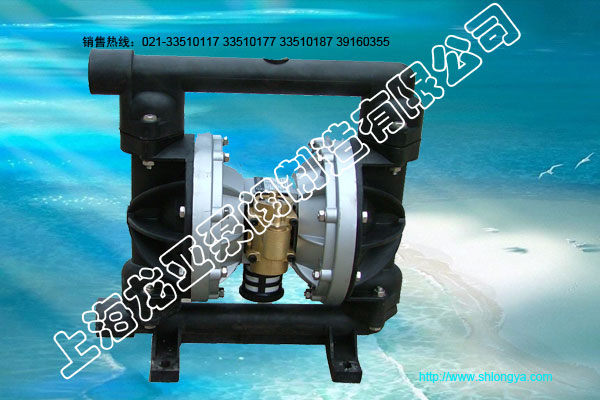

產品結構圖
|
