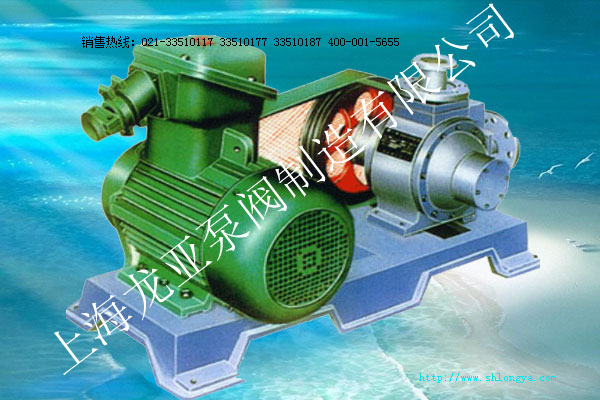

YQB液氨泵
1、上海龍亞YQB液氨泵為容積式葉片泵，工作靠葉片離心滑動，流量與軸的轉速有關，定子內曲面采用GNDC的復合曲線制成，定子與轉子、擋板、葉片組成十個密封腔體，由于定子曲面是復合曲線，當轉子轉動時，進口腔體容積逐漸增大，并形成負壓產生吸力，從而將油液吸入。當轉子旋轉一定角度后，容積截面逐漸減小，從而將油液壓出，在吸油腔與壓油腔之間有一封油塊把吸油腔與壓油腔隔開。葉片靠離心力和兩擋板結構從而與定子內曲面緊密貼合，使泵在額定狀態下正常工作。
2、鈦龍PYQB液氨泵性能參數：
|
型 號 |
轉速n |
數量Q |
壓差 △ P |
工作 壓力P |
配套電機 型 號 |
功率N |
入口通徑寸 |
出口通徑寸 |
溫度范圍℃ |
|
YQB8-5 |
860r.p.m |
6.0m3/h |
0.5MPa |
1.8MPa |
YB112M-4 |
4KW |
2 |
2 |
-40℃ |
|
YQB10-5 |
600r.p.m |
10m3/h |
0.5MPa |
1.8MPa |
YB112M-4 |
4KW |
2 |
2 |
-40℃ |
|
YQB15-5 |
780r.p.m |
15m3/h |
0.5MPa |
1.8MPa |
YB132S-4 |
5.5KW |
2 |
2 |
-40℃ |
|
YQB25-5 |
600r.p.m |
25m3/h |
0.5MPa |
1.8MPa |
YB160M-4 |
11KW |
2.5 |
2.5 |
-40℃ |
|
YQB35-5 |
780r.p.m |
35m3/h |
0.5MPa |
1.8MPa |
YB160M-4 |
11KW |
2.5 |
2.5 |
-40℃ |
|
YQB10-5A |
600r.p.m |
10m3/h |
0.5MPa |
1.8MPa |
YB112M-4 |
4KW |
2 |
2 |
-40℃ |
|
YQB15-5A |
780r.p.m |
15m3/h |
0.5MPa |
1.8MPa |
YB112M-4 |
4KW |
2 |
2 |
-40℃ |
