ZCQ系列氟塑料磁力驅動自吸泵是我公司應市場的需要，近期開發的新產品，適用于在-20℃--95℃溫度范圍內，可長期輸送任意濃度的任意介質：酸、堿、氧化劑、有機溶劑等。泵的過流部件均采用氟塑料合金制造，具有機械強度高，耐腐蝕特強、不老化，無毒素分解等優點。廣泛適用于化工、石油、冶煉制藥、農藥、油漆、電鍍、造紙等行業。
設計特點
①ZCQ系列自吸泵是根據廣大用戶要求而特別設計的新型氟塑料耐腐蝕泵。它突出的優點是具有自吸功能，采用外循環式自吸結構，自吸能力強、時間短。除SC啟動前需將泵內注滿液體，以后頻繁啟動均可通過自吸達到正常工作。
②該泵結構新穎、性能可靠，采用外裝式、自調式機械密封，安裝和操作比非自吸泵方便的多。自吸高度可根據用戶需求在1Z3米內選擇。

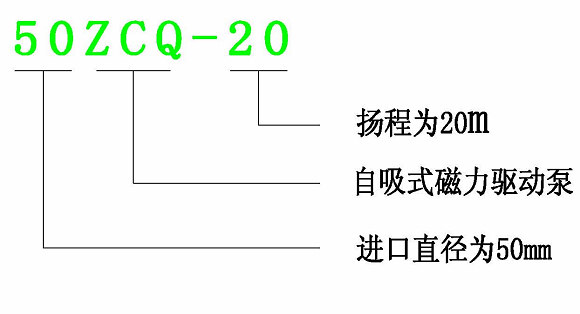

型號意義
泵的性能與參數
| 序號 |
型 號 |
流量(m3/h) |
揚程(m) |
進口(mm) |
出口(mm) |
電機功率（kw) |
轉速(r/min) |
汽蝕余量(m) |
效率(%) |
自吸高度(m) |
自吸時間(s) |
| 3 |
40ZCQ-20 |
6.3 |
20 |
Φ40 |
Φ32 |
2.2 |
2900 |
3 |
42 |
3 |
150 |
| 4 |
50ZCQ-20 |
12.5 |
20 |
Φ50 |
Φ40 |
2.2 |
2900 |
3 |
42 |
3 |
150 |
| 5 |
50ZCQ-32 |
12.5 |
32 |
Φ50 |
Φ32 |
5.5 |
2900 |
3.5 |
39 |
3 |
150 |
| 6 |
65ZCQ-30 |
25 |
30 |
Φ65 |
Φ50 |
7.5 |
2900 |
4 |
40 |
3 |
150 |
| 7 |
80ZCQ-20 |
50 |
20 |
Φ80 |
Φ65 |
7.5 |
2900 |
4.5 |
56 |
3 |
180 |

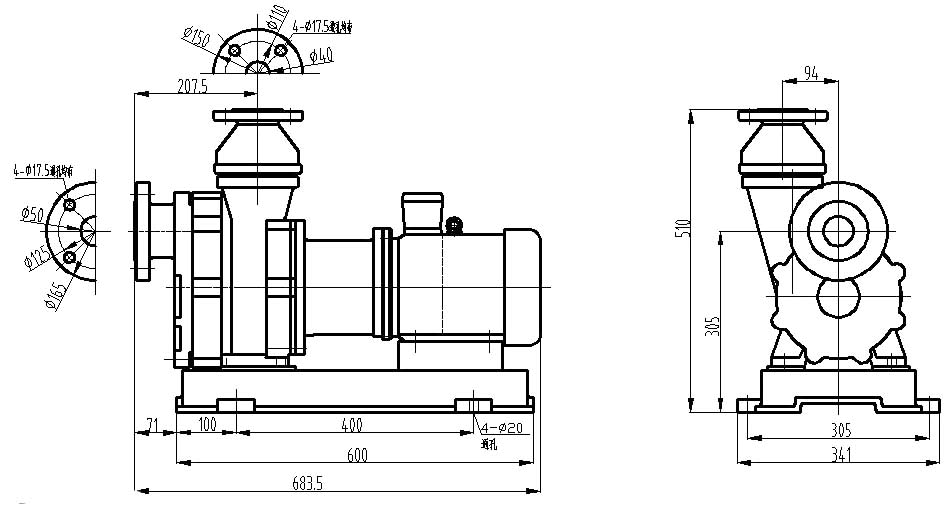

安裝尺寸圖

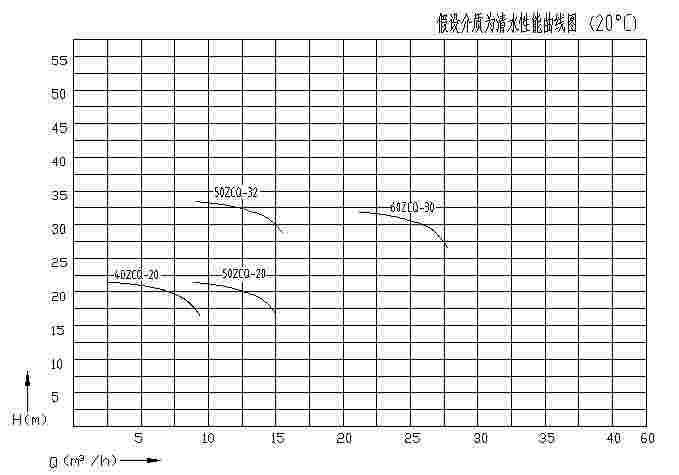

性能曲線圖
結構材料
1、泵體 HT200襯F46 7、隔套總成 F46/icv18NI9TI
2、前蓋 HT200襯F46 8、外磁 HT200/鐵氧體
3、葉輪口環 填充sic 9、密封圈 氟橡膠
4、主軸 填充sic/A4 10、接管 HT200襯F46
5、靜環 sic 11、軸承 填充碳纖
6、葉輪 F46/鐵氧體
ZCQ自吸式磁力泵使用注意事項：
安裝方法和連接要求：
1、按基礎尺寸做好混凝土基礎，同時予埋好地腳螺栓。將機組放在基礎上，找正泵的水平，擰緊地腳螺栓。泵應盡可能靠近水池位置。
2、泵的進液管管徑不得大于規定要求，且進液管總長不大于5m，在滿足要求的情況下，越短越好。進液管底部必須安裝濾網，防止過大的顆粒或雜物進入泵體后損壞葉輪或影響泵的工作，過濾面積應大于管路截面積的3-4倍。
3、泵的出液管管路中必須裝有閥門，用以調節流量，使泵在規定的流量下工作，防止超量后使泵無法工作。出液管徑不得小于規定要求，在可能的情況下出液管徑越大越好。出液管總長必須大于進液管總長的1.5倍，在可能的情況下長一些好。
4、不可將進液管道和出液管道的重量支承在泵的進出口法蘭上，應固定在各自的支架上。進出液管道連接的各部位必須緊密，不漏氣，否則會影響自吸功能和泵的正常運轉。
使用方法和維護須知：
1、自吸式磁力泵嚴禁輸送含有固體顆粒或含易結晶的介質，不允許在關閉排放口的情況下作連續性運轉，需保持Z小的流量。
2、安裝管道時，先接進口管，加滿液體后再接出口管。
3、安裝完畢后，接上電源，用點動方式檢查泵轉動是否靈活，檢查電機轉向是否與轉向標志一致。
4、將出口閥門打開約三分ZY左右，即可啟動自吸泵（即開閥啟動），然后慢慢調節出口閥門，使泵不能正常工作。
5、輸液時，流量、揚程和自吸高度必須控制在規定范圍之內，不能相差太大，否則會引起吸空現象，使泵不能正常工作。
6、自吸泵在工作上，不允許產生吸空現象，一旦產生吸空，必須重新引流灌液才能自吸。因此，用戶必須有控制Z低液位的裝置或派專人看管，以防止水池內的介質被吸空。
7、自吸泵不能輸送會產生大量氣泡的介質，也不能輸送氣液混合介質。
8、在輸送含易結晶的介質時，若有一段時間停泵不用，必須沖洗泵腔，不得殘留結晶介質，防止結晶后泵再啟動時造成損壞；再次使用時，按要求加引液才能自吸。
9、輸送一般無結晶介質時，若長時間停泵后再用，在啟動前檢查泵體內的液體是否充足，請補足后才能自吸。
10、當泵放在液位以下環境中使用或代替管道泵使用時，不可配用空氣閥和緩沖閥，在此情況下，請將空氣閥和緩沖閥卸下即可。
11、泵出口管道不得安裝止回閥，如有則須在止回閥下端設置放氣孔。
12、自吸高度可安公式簡單算得：清水時自吸3m/介質密度=實際自吸高度。
|
