JYZ系列液壓隔膜式計量泵(液壓加藥泵)
產品介紹
流量范圍: 0-400 L/H
壓力范圍: 0-20MPA
功率: 0.75KW ,0.55KW, 220V / 380V /400V,50Hz / 60Hz
驅動系統: 兩相、三相標準電機或防爆電機
流量控制: 手動控制或自動控制(接收4-20mA 信號)
防護等級: IP55,IP54
材料
泵頭: SUS304, SUS316, 304+PTFE, 316+PTFE
隔膜: PTFE
單向閥: SUS304, SUS316
閥球: ZrO2, SUS304, SUS316, 陶瓷
工作條件
環境溫度: -30℃ --- 90℃
特點
1.無泄漏，維修方便，低噪音，使用方便。
2.計量精度優于機械隔膜泵，密封性能優于柱塞泵。
3.配沖程調節器可以實現遠程自動控制。
4. 隔膜為多層復合結構壓制而成，DY層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠完全包履，可有效提出升隔膜使用壽命
新款技術參數：
| 型號MODEL | 流量（L/H） | 電機功率 | 柱塞直徑 （mm） |
行程 (mm) |
泵速 (min-1) |
進出口徑 (DN) |
重量(kg) | |
| 0.55kw | 0.75kw | |||||||
| 壓力（Mpa） | ||||||||
| JYZ□/20/15 | 10 | 15 | 20 | 12 | 25 | 96/144 | 6 接管套 |
74 |
| JYZ□/20/15 | 15 | 15 | 20 | |||||
| JYZ□/10/8.0 | 22 | 8.0 | 10 | 16 | ||||
| JYZ□/10/8.0 | 35 | 8.0 | 10 | |||||
| JYZ□/7.2/5.4 | 40 | 5.4 | 7.2 | 20 | 10 接管套 |
82 | ||
| JYZ□/6.0/4.5 | 70 | 4.5 | 6.0 | 22 | ||||
| JYZ□/4.5/3.5 | 90 | 3.5 | 4.5 | 25 | ||||
| JYZ□/3.2/2.4 | 135 | 2.4 | 3.2 | 30 | ||||
| JYZ□/2.8/2.0 | 100 | 2.0 | 2.8 | 32 | ||||
| JYZ□/2.8/2.0 | 150 | 2.0 | 2.8 | |||||
| JYZ□/2.2/1.6 | 200 | 1.6 | 2.2 | 36 | 15法蘭 | 90 | ||
| JYZ□/1.8/1.3 | 240 | 1.3 | 1.8 | 40 | ||||
| JYZ□/1.4/1.0 | 300 | 1.0 | 1.4 | 45 | ||||
| JYZ□/1.1/0.8 | 400 | 0.8 | 1.1 | 50 | ||||
以下為老款技術參數
|
型號 |
流量(L/H) |
壓力(MPA) |
柱塞直徑 (mm) |
行程(mm) |
沖次 |
功率(kw) |
進出口徑(DN) |
重量(kg) |
|
JYZ10/20 |
10 |
20 |
12 |
25 |
96/144 |
0.75 |
6 |
85 |
|
JYZ10/15 |
10 |
15 |
0.55 |
|||||
|
JYZ15/15 |
15 |
20 |
0.75 |
|||||
|
JYZ15/15 |
15 |
15 |
0.55 |
|||||
|
JYZ22/1.0 |
22 |
10 |
16 |
0.75 |
||||
|
JYZ22/8.0 |
22 |
8.0 |
0.55 |
|||||
|
JYZ35/10 |
35 |
10 |
0.75 |
|||||
|
JYZ35/8.0 |
35 |
8.0 |
0.55 |
|||||
|
JYZ40/7.2 |
40 |
7.2 |
20 |
0.75 |
10 |
82 |
||
|
JYZ40/5.4 |
40 |
5.4 |
0.55 |
|||||
|
JYZ70/6.0 |
70 |
6.0 |
22 |
0.75 |
||||
|
JYZ70/4.5 |
70 |
4.5 |
0.55 |
|||||
|
JYZ90/4.5 |
90 |
4.5 |
25 |
0.75 |
||||
|
JYZ90/3.5 |
90 |
3.5 |
0.55 |
|||||
|
JYZ135/3.2 |
135 |
3.2 |
30 |
0.75 |
||||
|
JYZ135/2.4 |
135 |
2.4 |
0.55 |
|||||
|
JYZ100/2.8 |
100 |
2.8 |
32 |
0.75 |
15 |
90 |
||
|
JYZ100/2.0 |
100 |
2.0 |
0.55 |
|||||
|
JYZ150/2.0 |
150 |
2.8 |
0.75 |
|||||
|
JYZ150/2.0 |
150 |
2.0 |
0.55 |
|||||
|
JYZ200/2.2 |
200 |
2.2 |
36 |
0.75 |
||||
|
JYZ200/1.6 |
200 |
1.6 |
0.55 |
|||||
|
JYZ240/1.3 |
240 |
1.8 |
40 |
0.75 |
||||
|
JYZ250/1.1 |
240 |
1.3 |
0.55 |
|||||
|
JYZ300/1.0 |
300 |
1.4 |
45 |
0.75 |
||||
|
JYZ300/1.0 |
300 |
1.0 |
0.55 |
|||||
|
JYZ400/1.1 |
400 |
1.1 |
50 |
0.75 |
||||
|
JYZ400/0.8 |
400 |
0.8 |
0.55 |

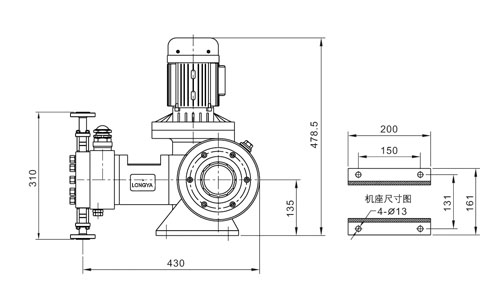

JYZ系列液壓隔膜式計量泵(液壓加藥泵)安裝尺寸圖:
