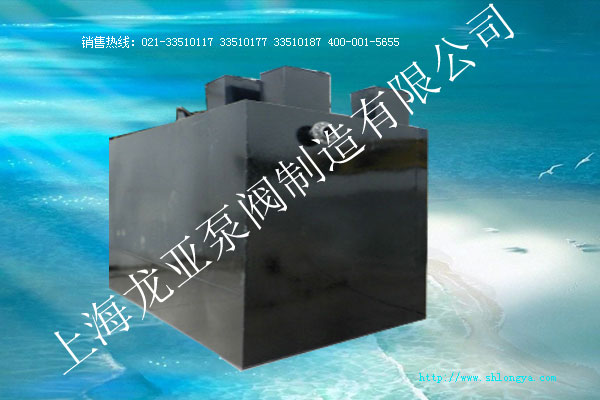

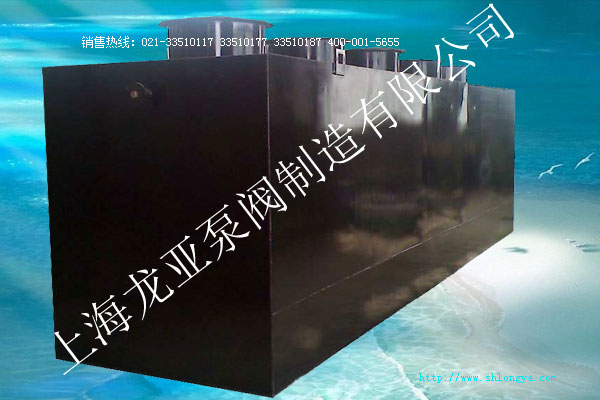

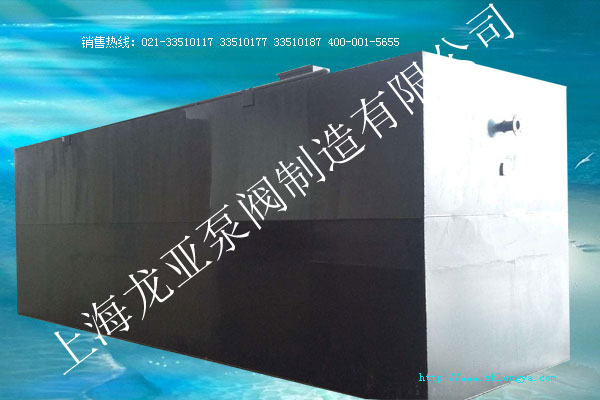

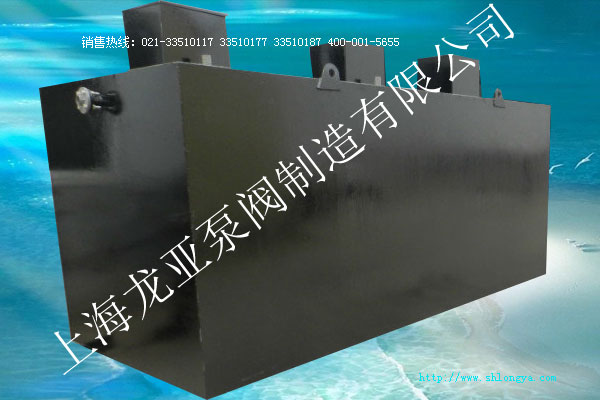

LYWC地埋一體式污水處理設備
上海龍亞LYWC地埋一體式污水處理設備標配產品用于作為生活污水處理設備,醫院一體式污水處理設備,也可定制作為飯店污水處理設備,餐飲污水處理設備,餐館污水處理設備等使用，具體請將工況告知我司技術部，我們將根據您的實際工況進行選型與定制。
LYWC地埋一體式污水處理設備的優點：
1、 結構緊湊，占地面積小；
2、 各單元組成齊全，操作效率高；
3、 處理核心與輔助相結合，出水水質穩定；
4、 采用重力流，節省能源；
5、 操作簡便，不需要專人管理。
LYWC的特點
1、 可埋入地下，設備上部栽種花草或建筑小型建筑物
2、 對周圍環境無影響，污泥產出量小，噪音小；
3、 工藝新、效果好、使用壽命長；
4、 操作簡便，維修方便；
5、 全自動控制、無需專業人員管理；
6、 設備可按標準制造、也可根據用戶的需要特殊設計布置；
7、 該設備以高效生化處理為核心，集水解酸化、生化處理、沉淀、消毒等單元處理為一體，處理水質穩定性好；
8、 整個設備可分成若干部分，單D運輸、安裝方便、具有占地小、能耗低的優點。
LYWC設備結構的特點
1、 高效生化處理區：采用新型填料，比表面面積大，生物膜附著力強，具有較好的抗沖擊能力
2、 沉淀池：采用斜管沉淀效率高，沉淀池體積小；
3、接觸消毒池：采用消毒液與中水均勻混合，輔以水泵、風機和消毒藥劑投加設備。
第二章 工藝設計
1、 LYWC小型地埋一體式生活污水處理設備工藝流程如下：
污水→集水井→格柵→調節池→提升泵→水解好氧→生物接觸氧化池→沉淀池→污泥池→消毒池→出水（接入管網）
(注：藍色為整體設備)
2、工藝說明：
本設備從污水進入一體式生活污水處理設備開始，DY道格柵攔截毛發和大的漂浮垃圾；調節池不斷將污水由提升泵送Z高效生化處理系統，經過厭氧、好氧、生化、沉淀、消毒等一系列的處理工藝后，清水達標排放流Z城市污水管網。
設備的主體埋入地下-80cm，北方天氣寒冷，建議Z好做一些防凍保護，再在設備上面填土；風機、電控柜安裝在設備上面的地面上，安裝好以后，用戶必須立即在上面搭建一座簡易房子，防止日曬雨淋損壞電機電器，北方地區必須做好防凍保護。
(1）、格柵、調節池
調節池的DY道屏障設置粗格柵一道，是耐腐蝕塑料材質；污水中夾帶的較大顆粒的懸浮物、毛發和漂流雜物被柵條攔截，留在格柵井內，定時用人工撈出焚燒處理。污水通過格柵后落入調節池。調節池的功能是調節水量均衡水質，有效容積不可小于半天的污水量。調節池內安裝兩臺無堵塞污水潛水泵（互為備用），潛水泵由自動控制液位計控制。
調節池污水用潛水泵提升進入水解酸化池。
(2)、水解酸化池
水解工藝不同于厭氧消化，它僅是利用厭氧法中的DY階段和第二階段(水解階段和酸化階段)，水中的主要微生物是水解—產酸菌，在此階段沒有厭氧發酵的不良氣體產生，而能為后級好氧化處理創造優良的條件。在本工藝中，水解酸化池主要目的有以下二個：
A、進水循環回流泥水混合進行缺氧脫氮反應。污水在厭氧微生物的作用下，將污水中的有機氮分解為氨氮，同時采用有機碳源為電子供體，使亞硝酸氮、硝酸氮轉化為氮氣，并利用部分有機物和氨氮合成新的細胞物質。
B、大幅度地去除水中的懸浮物及有機物質，把固體物質降解為溶解性物質，大分子物質降解為小分子物質，碳水化合物降解為脂肪酸，本工藝水解池采用XJ的升流式上向流、底部有層較厚的污泥床區，污水從水解池底部進入，通過底部污泥床時，其中的微生物將大量的顆粒物質和膠體物質及有機物迅速截留并吸附，這是一個物理過程的快速反應，一般只須幾秒鐘到幾十秒鐘即可完成。截留下來的物質吸附在水解污泥的表面，慢慢地被分解代謝，其在系統內的停留時間要遠遠長于污水水力停留時間，因此水解池具有超強的有機物去除能力。
為了增強水解池的作用，在水解池內裝設了組合式填料，同時為了防止水解池積泥硬化，特在水解池內設膜片式曝氣器，使池內污水間歇式的攪動，防止污泥板結。水解池污泥產生量較少，殘存的少量污泥定期用污泥泵提升Z污泥池進行處理，水解池出水進入接觸氧化池。
本設計中采取水解池的主要作用為降解污水中大分子有機物，為好氧處理做好基礎。通過厭氧水解處理，將廢水中的好氧難降解的有機物直接降解或分解為可降解物質。
（3）、接觸氧化池
生物接觸氧化法的反應機理， 生物接觸氧化法是一種介于活性污泥法與生物濾池之間的生物膜法工藝，其特點是在池內設置填料，池底曝氣對污水進行充氧，并使池體內污水處于流動狀態，以保證污水與污水中的填料充分接觸，避免生物接觸氧化池中存在污水與填料接觸不均的缺陷。 該法中微生物所需氧由鼓風曝氣供給，生物膜生長Z一定厚度后，填料壁的微生物會因缺氧而進行厭氧代謝，產生的氣體及曝氣形成的沖刷作用會造成生物膜的脫落，并促進新生物膜的生長，此時，脫落的生物膜將隨出水流出池外。生物接觸氧化法具有以下特點：
1、由于填料比表面積大，池內充氧條件良好，池內單位容積的生物固體量較高，因此，生物接觸氧化池具有較高的容積負荷；
2、由于生物接觸氧化池內生物固體量多，水流完全混合，故對水質水量的驟變有較強的適應能力；
3、剩余污泥量少，不存在污泥膨脹問題，運行管理簡便。
（4）、沉淀池
沉淀池上清液溢流，進入清水池，污泥流入污泥池。污泥池污泥定量回流Z水解酸化池、接觸氧化池。
（5）、污泥池
經沉淀池自然沉降后，將濃縮后的活性污泥用氣提回Z水解酸化池，增加池內活性污泥濃度，提高其處理能力。
（6）、消毒池
因生活污水中含有一些菌團和大腸桿菌，在處理過程中需采取消毒殺菌。消毒池就是用來消毒殺菌的處理單元，停留時間不得小于1小時。
以下是應某客戶招標要求答復的一些技術規范（此規范僅供參考，客戶實際工況不一樣，則技術參數和工藝流程都不一樣）：
LYWC一體化小區污水處理設備
一、 技術規范
1 總則
1.1 適用于上海龍亞泵閥制造有限公司的生活污水處理成套設備的采購。
1.2 上海龍亞泵閥包括了生活污水處理設備本體及其驅動裝置、輔助設備等附件的功能設計、結構、性能、安裝和試驗等方面的技術要求。
1.3 上海龍亞泵閥提出的是限度的技術要求，并未對一切技術細節作出明確規定，也未充分引述有關標準和規范的條文，賣方應保證提供符合上海龍亞泵閥和工業標準的優質產品。
1.4 在簽訂合同后，買方有權以書面形式提出因上海龍亞泵閥所采用的標準和規程發生變化而產生的一些補充修改要求，具體款項由雙方共同商定。
1.5 如果賣方沒有以書面形式對上海龍亞泵閥的所有條文提出異議，買方可以認為賣方提供的產品完全滿足上海龍亞泵閥的要求。
1.6 上海龍亞泵閥所使用的標準如與賣方所執行的標準發生矛盾時，應按較高標準執行。
1.7 上海龍亞泵閥及投標澄清文件、會議紀要為合同文本的附件，與合同正文有同等效力。
2 技術要求
2.1 整套設備的技術要求
賣方提供整套生活污水處理設備外，并負責整個處理系統的工藝部分設計，包括工藝系統，平面及高程布置、電氣及控制系統，其主要技術要求如下(整個生活污水處理系統包括由設備進水口Z出水口所有的裝置和管道、動力設備、閥門、管件及儀表等)：
(1) 工藝流程配置合理，占地小、運行安全、可靠、簡單易行。
(2) 設備內部布置考慮運行、維修人員的操作條件。
(3) 各單元設備的計算合理、準確、可靠。
(4) 系統控制考慮自動及手動兩種方式。
(5) 每套生活污水處理設備包括的水泵,風機電磁閥等電器設備的控制,事故報警,狀態顯示集中到一個控制柜來完成.控制柜各控制按鈕的布置要合理,布局美觀。控制柜放置在工業廢水處理間內。
(6) 設備內部的連接管道、閥門、管件等部件的材質選擇污水對其有一定的浸蝕性。
2.1.1進行各種工況的詳細的荷載計算，確保殼體應有足夠的強度和剛度，計算工況Z少應包括如下條件：
(1) 周圍及頂部無覆土，系統內無水;
(2) 周圍及頂部無覆土，系統滿載，現場密封性試驗;
(3) 周圍回填土，頂部覆土1500mm，系統內無水;
(4) 周圍回填土，頂部覆土1500mm，系統滿載;
2.1.2 殼體應考慮1～2mm的腐蝕厚度。鋼板厚度應進行詳細的計算確定，且鋼板厚度不小于10mm;
2.1.3 賣方提供的生活污水處理設備出水壓力不小于0.2Mpa，生活污水在處理設備中的停留時間6~8小時。
2.1.4 賣方需要外購的部分設備如:水泵、風機、閥門、以及一些控制元器件等,必須選擇正規生產廠家生產的,經GJ有關部門認可的優質產品。水泵、風機的噪聲、振動指標應滿足GJ有關規定，否則應設相應的防噪減振措施。風機出口采用雙層隔音，運行噪音在距風機中心1.5m范圍≤80分貝。
2.1.5 成套設備的整體布置要結構緊湊,占地少,操作簡便,維修方便。
2.1.6 賣方要明確對設備基礎的特殊要求。
2.1.7 生物處理系統內的填料應選用易結膜、易脫膜、輕質、高強度、防腐蝕、空隙率高的彈性填料。
2.1.8消毒池設自動消毒裝置，消毒接觸時間不小于30分鐘。
2.1.9生活污水處理設備的外防腐采用環氧煤瀝青加強防腐。并滿足有關GJ標準。
2.1.10 生活污水處理設備的所有設備、管道制作應嚴格遵守相應標準。
2.2技術方案
設備名稱：生活污水處理設備
數 量：2 套
2.2.1、設計處理水量標準：
Q=2×10m3/h Z大處理水量為24m3/h
2.2.2、設計進水水質標準：
COD： ≤400ppm BOD： ≤200ppm
SS： ≤250ppm 氨氮： ≤50ppm
總磷：≤5ppm PH： 6-9
2.2.3、設計出水水質標準：
COD： ≤50ppm BOD： ≤20ppm
SS： ≤10ppm 氨氮： ≤15ppm
總磷： ≤1ppm PH： 6-9
2.2.4、整套處理設備應在長期較低的進水水質負荷條件下：
COD： ≤100ppm
BOD： ≤50ppm
SS： ≤100ppm
其出水水質完全滿足上述出水水質的要求。
2.2.5、生活污水處理系統主要工藝:
2.2.6、設計范圍：生活污水處理及污泥處理工藝設計、設備選型、電氣與自控等各專業的內容，其中的格柵井、格柵調節池和原水提升泵、設備間（放置污水處理設備的控制箱、風機等）由買方負責。
2.2.7、主要處理設施的作用、功能與設計
各處理設施的作用、功能及技術性能參數分別詳述如下：
原水池由買方負責，賣方配套一套超聲波液位計，采用DGE+H產品。
2.2.7.1 格柵井
通過格柵井內設置的格柵攔截去除進水中大塊呈懸浮或漂浮狀態的污物，保
護水泵并防止水泵與后續管路系統被阻塞。格柵井及格柵不在本次招標范圍內。
2.2.7.2 調節池
由于來自各時的生活污水水質不均勻，且污水排放時變化系數較大，故需設一調節池，用于調節水量、均衡水質，使污水能比較均勻地進入后續處理單元，以提高整個系統的抗沖擊性能并減少后續處理單元的設計規模。調節池及原水提升泵由買方負責。
2.2.7.3 初沉池
通過沉淀作用,去除污水中的無機顆粒，以減輕后級處理設施的處理負荷。
2.2.7.4 缺氧池
通過附著于填料上大量缺氧菌的作用將廢水中難溶性大分子物質水解成可溶性的小分子物質，以提高廢水的可生化性，為后級好氧段去除有機污染物創造有利條件。
2.2.7.5 接觸氧化池
設計接觸氧化池分三級，DY級在較高的有機負荷下，通過附著于填料上的大量微生物的生化降解、吸附和絮凝等作用，大幅度地去除水中各種有機物質，
使污水中的有機物濃度得到大幅度地降低。第二級在較低的有機負荷下，通過附著于填料上硝化菌的作用，將污水中的氨氮分解成亞硝酸鹽和硝酸鹽。第三級進行進一步硝化，使污水中的氨氮濃度降ZZ少，同時也可以進一步分解有機物，使污水得以澄清。
2.2.7.6 接觸沉淀池
接觸沉淀池的實質就是將過濾池和沉淀池進行合理的組合。它通過沉淀和過濾作用使接觸氧化池出水中的泥水得以分離，讓污水得到澄清，使之基本達到出水要求。
2.2.7.7 消毒池
經接觸氧化池處理后的污水，仍有一些病菌存在，為防止造成二次污染，故需在此用氯片進行消毒殺菌。同時為接觸沉淀池反沖洗提供反沖洗水。
2.2.7.8 污泥池
用于接納初沉池和接觸沉淀池的間歇排泥，污泥在此進行厭氧消化，使污泥得到穩定，達到無害化。
2.2.7.9 風機房
為接觸氧化池曝氣和接觸沉淀池反沖洗提供足夠的空氣。風機房內設風機和消聲裝置、減振裝置，使整個運行過程中的噪聲降ZZ少。
2.2.2.9、噪聲控制
污水處理設備中，噪聲比較大的主要是風機，為了減少對周圍環境影響，采取必要的措施以降低噪聲，即在風機的進風口用消聲器進行消聲;在風機的基座下設置隔振墊并在風機出風口上安裝可繞橡膠接頭。經一系列措施后，可使周圍
環境噪聲降ZZ少。
2.2.10、污泥處理
污水處理過程中產生的污泥在污泥池中進行重力濃縮和厭氧消化，以減少污
泥體積，提高污泥的穩定性，污泥池中的穩定污泥需定期清除，清泥時只需將環衛部門的抽泥車停在污泥池附近便可直接清除。
上海龍亞一體化污水處理設備主要是指屠宰廢水、日常生活中廚房、衛生間、淋浴房、洗衣房等生活設施中排出的廢水，由于其中含有泥沙、油脂、皂液、食物屑、病菌、雜物等物質，體現在水質指標上，即生化需氧量(BOD5)、化學需氧量(COD)、懸浮物(SS)含量高，氮、磷含量高，富營養化。若不經處理，直接排入水體(江、河、湖、海和地下水)和土壤，將使水體和土壤中有機物濃度過高，而使水體及土壤富營養化。
設計原則：
(1)嚴格執行GJ有關環境保護的各項規定，確保出水指標達到GJ及地方有關污染物排放標準;
(2)采取目前GN成熟、實用的處理工藝，穩定可靠地達到治理目標要求;
(3)在上述前提和要求下，做到投資少、運行費用低;
(4)技術路線簡單明了，操作管理方便;
(5)因地制宜，在現有的場地上建設一座外形美觀，與周圍建筑物相協調的污水處理站。
排水水量、水質及排放標準
1、水量：200人生活用水，按每人每天生活用水250Kg，則每天排水量為50噸。
2、水質及排放濃度(按常規生活污水)
BOD5：100-250 mg/l
CODcr：150-400 mg/l
SS：100-300 mg/l
NH3-N：30-40 mg/l
pH：6-9
處理出水水質標準
設計出水水質執行《污水綜合排放標準》(GB8978-96)中的一級標準:
COD≤100mg/l
BOD≤20mg/l
SS≤70mg/l
動、植物油≤10mg/l
pH:6-9
氨氮≤15mg/l
工藝流程說明：
(1)預處理
污水經沉淀池出來與其它生活污水匯總后進入污水處理站，利用格柵池隔除較大的雜質及漂浮物，污水自流Z調節池，這樣既可以調節水量，又可以均衡水源。調節池采取地埋式，池頂可植上草皮。經調節后的污水用排污泵提升Z生化池。
(2)好氧池
在好氧區，聚磷菌的活力得到恢復，并以聚磷的形式存儲超出生長需要的磷量，通過PHB/PHV的氧化代謝產生能量，用于磷的吸收和聚磷的合成，能量以聚磷酸高能鍵的形式捕集存儲，磷酸鹽從液相去除。產生的富磷污泥將在后面的操作單元中通過剩余污泥的形式得到排放，從而將磷從系統中除去。在整個生物除磷過程中表現為PHB的合成和分解。
(3)沉淀池
使好氧池出水攜帶的污泥與清水進行分離的構筑物。這里采用平流式沉淀池。
(4)污泥處理系統
污泥采用好氧消化，消化穩定后的污泥由吸糞車定期外運。
LYWC設備的構造
1、NZP-11型填料
該填料選用特制塑料和樹脂組成，結構科學、新穎、填料比表面積達1000m2/m3，比重輕0.97g/cm3，不堵塞、易掛膜。
該填料是由纖細球體，網絡外殼和通心多孔柱體組成的球形填料，只須直接投加、不須固定、難降解物質去除效果好，氮、磷、硫化物去除效率高，無剩余污泥產生。
2、曝氣
采用中心廊道式曝氣，曝氣管設置在池的中間。在曝氣時，空氣能帶動水向兩邊循環，形成二個環流。罐體為圓形，因此無死角。其氣孔小，不易堵塞，調整與更換方便。氧的轉移率大于18%，比一般曝氣頭高2—3倍。
3、 管道
設備所有管道均采用UPVC管，管道間聯接用UPVC粘接劑粘接。
4、 格柵
格柵選用不銹鋼制造，柵條間距為2mm，不易堵塞，分離效果好等特點。
5、風機 、控制柜
LYWC的風機與配電柜均設置在風機房內，風機房內設風機二臺，交替運行。風機房置于地表之上，采用隔聲防雨結構。
LYWC采用RB百事德回轉式鼓風機，該風機體積小、風壓高，運行時無震動，風機運行噪聲在職45分貝以下;且壽命長。該風機在RB凈槽中已用20年，性能可靠。
LYWC40-50F采用RB造三葉式羅茨風機二臺，噪聲比國產風機低10~20分貝以下，性能可靠壽命長。
配電柜全套采用進口電器，及計算機“仿真”控制系統，主要控制內容如下：
二臺水泵能自動備用，超警戒水位能聲光報警。二臺風機交替運行，當一臺風機損壞時，另一臺能啟動使設備連續運行;當污水斷流時，風機能自動間歇運行，以保護生物膜的正常生長。
控制柜有過流、缺相、過壓、久壓等故障情況的自動保護功能。
6、LYWC設備配套水泵
該水泵為RB進口潛污泵，排污能力強，無堵塞，能有效地通過直徑30—80毫米的固體顆粒。該水泵的撕裂機構能夠把長纖狀質撕裂，無需在水泵上加濾網。
LYWC設備配有二臺水泵，其中一臺備用，水泵配有電器保護開關及浮球開關、自動耦合裝置。
7、LYWC纏繞玻璃鋼罐體
本設備和技術具有九十年代GJXJ水平，除了從產品設計到成型工藝全部采用電柜控制外，我廠還擁有全套的質檢系統。完整的質保體系，精干熟練的安裝隊伍，從而保證產品科學的設計，嚴格的工藝操作，嚴密的質量控制和快速準確的安裝。產品以質量穩定、性能可靠，使用戶滿意。
LYWC基礎安裝、使用、維護
1、基礎：LYWC設備如放置在地坪以上，只需準備一塊與設備外形相同的混凝土地坪作為基礎。基礎承壓必須大于4T/M2，也同時要求水平、平整。
如LYWC-AO設備埋設在地坪以下，基礎標必須小于或等于設備標高并保證下雨不積水，基礎一般是素混凝土(是否配筋視當地地質情況而定)。為提防設備上浮，基礎應預埋抗浮環。(詳見設備安裝圖)
2、安裝：根據安裝圖就位，各箱體依次就位，箱體的位置、方向不能放錯，互相間距必須準確，并連接好管道。設備就位后，應用繃帶把設備和基礎上的抗浮環聯接，以防設備上浮。
3、在設備中注入污水，檢查各管道有無滲漏，若無則在基礎內注入清水Z30厘米-50厘米，即在箱體四周覆土，直Z設備檢查孔，并平整地面。把電控柜控制線與水泵接通，電控柜與電源接通，接線時注意風機、電機的轉向，必須與風機所指方向相同。
4、調試：污水泵按額定流通量把污水抽入設備內，啟動風機進行曝氣，每天觀察接觸池內填料情況，如填料上長出橙色或黃色的一層膜，這一過程一般要7-15天。如是工業有機廢水，Z好先用生活污水培養好生物膜后，再逐漸引入工業污水進行生物膜訓化。
5、設備維護保養：LYWC-AO設備必須建立一套定期保養制度。主要易損部件是風機與水泵，風機轉向不能搞反。一旦污水進入風機，必須清理，更換機油后方能使用。風機啟動前必須注意空氣閘門是否打開。風機每運行10000小時必須保養一次。水泵每運行5000-8000小時必須保養一次。
運行成本
1、電耗費用：
每噸污水處理電耗計人民幣：0.435元。
2、人工費用：
本污水處理管理要求簡單，可設兼職人員。稍加培訓即可。
藥劑費用：
本處理系統不需加藥，此項為零。
結論：
運行成本(不設專職人員)：0.435元
PLC電控說明：
本工藝處理控制系統采用全自動PLC程序控制，其控制原理如下：
1、根據調節池液位自動啟、閉污水提升泵;
2、自動控制污泥泵定期回流;
3、風機、水泵均一用一備，自動切換;
4、當調節池無污水時，風機根據時間間隙曝氣;
5、當污水處理系統發生故障時自動報警。
