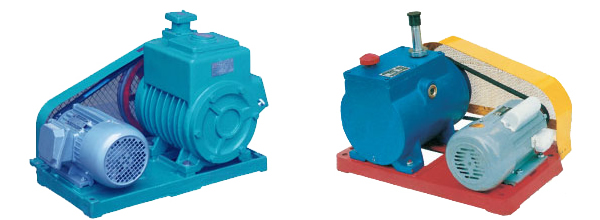

2X型旋片式真空泵
 |
||
| 產品概述 | ||
|
|
||
2X臥式新型系雙級偏心式旋片結構。它有偏心裝置，泵孔內的轉子及轉子槽內旋片，轉子帶動旋片旋轉時，旋片緊粘腔壁把進排氣口分割開來，并使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性縮小氣體，推開排氣，從而獲得真空。本泵同GNTL產品相比，耗電少，真空度高，噪音低，外觀美觀，重量輕等優點.2X系列的各種真空泵的外形和結構是基本相同的，泵由電機經三角皮帶傳動到轉子。電動機和泵用螺釘卡板固定在底盤上。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
項目 型號 |
2X-70B |
2X-100B |
|
|
抽氣速率（L/S） |
70 |
100 |
|
|
極限壓力（關氣鎮） |
≤6x10-2 Pa |
≤6x10-2 Pa |
|
|
極限壓力（開氣鎮） |
≤133Pa |
≤133Pa |
|
|
電機功率（Kw） |
5.5 |
7.5 |
|
|
電機轉速（r/min） |
935 |
935 |
|
|
泵主軸轉速（r/min） |
360 |
360 |
|
|
噪音（dB） |
≤86 |
≤90 |
|
|
工作溫度（℃） |
≤75 |
≤75 |
|
|
溫升（℃） |
≤40 |
≤40 |
|
|
油量（L） |
5 |
5 |
|
|
重量（Kg） |
360 |
360 |
|
|
吸氣口徑 |
90 |
90 |
|
|
三角皮帶規格、尺寸 |
B1702 |
B1702 |
|
|
三角皮帶數量 |
4 |
4 |
|
|
外形尺寸 |
長 |
96 |
113 |
|
寬 |
76 |
74 |
|
|
高 |
76 |
69 |
|
|
冷卻水量（L/min） |
≈1.5 |
≈1.5 |
|
|
