2XZ型直聯式旋片式真空泵
.jpg)
2XZ-8真空泵圖片：
2XZ-15真空泵圖片：

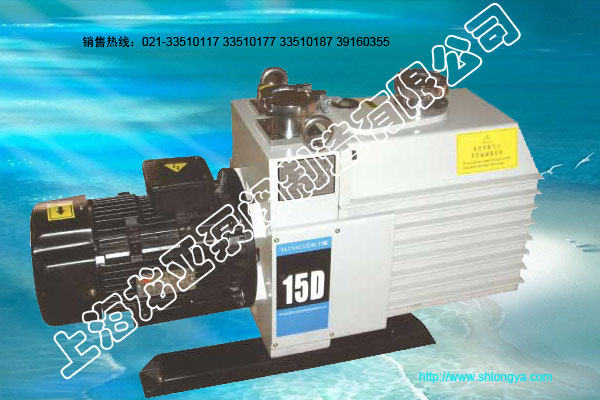

2XZ-D型直聯雙級真空泵(D型新款) 技術參數
產品概述
2XZ型旋片式真空泵系雙級高速直聯結構旋片式真空泵（以下簡稱泵）。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
2XZ型泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
2XZ型泵具有體積小、重量輕、噪聲低、起動方便等優點。此外，還有防止返油的措施（2XZ－8無）和防止油封漏油污染場地的措施。
使用范圍
1、泵是獲得真空的基本設備，它可單D使用，亦可作為各類高真空的系統的前級泵和預抽泵。
2、泵進氣口連續敞通大氣運轉，不得超過三分鐘。
3、泵不適用于抽除對金屬月腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
4、泵不得作壓縮泵或輸送泵用。
5、泵的工作環境：溫度5℃－40℃范圍內，相對溫度不大于90％，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標P的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小于泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看油位，以停泵時注油Z油標玻璃直徑的4／5高度為宜。
9、泵油采用清潔的SY1634－701號真空泵油。
10、泵可在通大氣或任何真空度下一次起動。XZ－1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。
結構說明
性能參數
泵型號
type of pump抽氣速率（升/秒）
off-gas quick result(L/S)極限真空
limit
vacuum
(Pa) 電機功率
electric
machine power
(V/kw) 進氣口內徑
inner diameter
of air inlet(mm)凈重
Net weight (kg)外形尺寸
（長×寬×高）
Shape&size
(length×width×height)
(mm)
2XZ-0.25
0.25
6.67×10-1
220/0.12
φ10
15
400×125×224
2XZ-0.5
0.5
6×10-2
380
220/0.18φ16
18
445×125×256
2XZ-1
1
6×10-2
380
220/0.25φ16
19
445×125×256
2XZ-2
2
6×10-2
380
220/0.37φ25
27
478×148×277
2XZ-4
4
6×10-2
380
220/0.55φ25
30
518×148×277
2XZ-8B
8
6×10-2
380/1.1
φ36
70
600×230×420
2XZ-15B
15
6×10-2
380/1.5
φ36
90
690×230×420
2XZ-D型系列真空泵是雙級旋片油封式旋轉機械真空泵，它是低、中真空的主要設備ZY，它可單D使用，也可成為各類高真空系統的前級泵和預抽泵。該泵具有體積小、重量輕、噪音低、啟動方便等優點，并采用GJTL產品設計，尤其是噪聲達到了GWTL產品指標。
項目/型號
2XZ-4D
2XZ-6D
2XZ-8D
2XZ-15D
2XZ-30D
抽氣速率(L/S)
4
6
8
15
30
極限壓力(Pa)
6×10-2
6×10-2
6×10-2
6×10-2
6×10-2
電機功率
0.55
0.75
1.1
1.5
3
主軸轉速(r/min)
1450
1320
1320
1450
1420
噪音(dB)
≤62
≤62
≤68
≤68
≤68
Z高工作油溫(℃)
80
85
85
85
85
進氣口徑
25
25
40
40
50
油量(L)
1.5
2
3
4
6
重量(Kg)
30
40
70
80
94
吸氣口徑
25
25
40
40
40
外形尺寸
(mm)長
512
542
646
706
786
寬
196
196
236
236
276
高
332
332
412
412
465
|
